微服務和 API 網關限流熔斷實現關鍵邏輯思路

今天準備談下微服務架構和 API 網關中的限流熔斷，當前可以看到對於 Spring Cloud 框架本身也提供了 Hystrix，主流的開源 API 網關產品類似 Kong 網關本身也包括了限流熔斷能力。

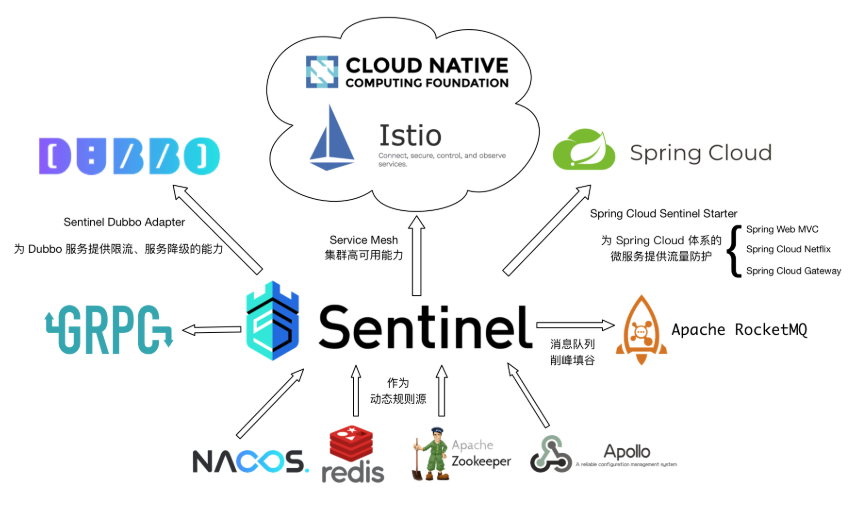

當然也有完全較爲獨立的限流熔斷開源實現，比如阿里的 Sentinel 即是我們經常會用到的限流熔斷開源產品，而且可以和 Dubbo，SpringCloud 等各種微服務框架無縫集成。

由於網上大家能夠搜索到的關於各開源產品實現的限流熔斷功能和使用的文章都很多，因此這篇文章不打算再去介紹這些開源產品，而是從業務場景出發來思考下一個限流熔斷功能實現中的一些思路。當然，對於我們常說的資源定義，線程池隔離，滑動時間窗口計算等內容仍然是相通的。

| 問題和背景說明

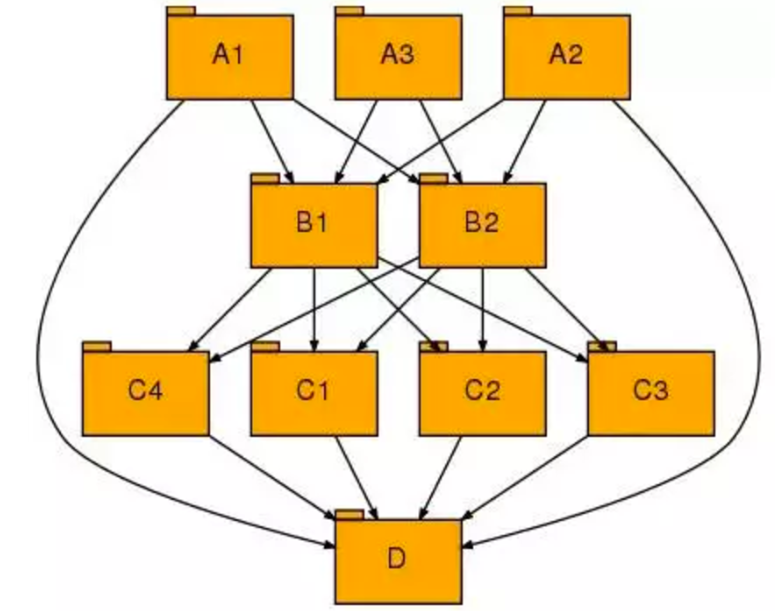

首先我們來看下限流熔斷的出現背景。比如上圖的一個微服務間調用關係，我們用這個圖作爲參考來進行一些常見的場景和問題。

某一個 API 接口服務調用導致整體資源被耗盡

這是一個比較典型的場景，即某一個 API 接口服務的大併發，大數據量調用導致服務器線程和內存資源的全部耗盡。

對於 API 接口服務調用，往往並不怕大併發調用，而是怕長耗時和大數據量的調用，這種接口調用導致連接一直被佔用，而是大數據量情況下內存資源也一直被佔用而服務是否。在這種場景下往往導致線程池滿，或者場景的 JVM 內存溢出問題，將直接導致整個 JVM 內存溢出宕機。

即我們常說的單個 API 服務問題導致所有資源被搶佔，而影響到所有 API 接口調用。

常說的服務調用引發雪崩

在微服務架構下，微服務 API 接口間相互依賴，形成服務鏈調用關係，如上圖。在這種情況下依賴的 API 接口服務如果出現問題，那麼就會導致上層的各個消費方都出現調用異常，而導致整體服務鏈調用雪崩。

比如上圖裏面如果 C1 出現性能問題，那麼將直接導致 B1 和 B2 都出現性能問題，而由於 B 層出現的性能問題又會快速的傳遞到 A 層，導致 A 層相關的 API 接口服務全部出現問題。

通過上面初步分析也可以看到，服務限流熔斷簡單來說就是不要因爲單個 API 接口服務出現的異常或性能問題而影響都整體 API 網關或微服務架構的運行，犧牲或拒絕一個服務的訪問往往是確保了更多的服務能夠正常被消費和調用。

在梳理清楚以上概念後，我們再回來看下服務限流熔斷本身的概念。

限流熔斷的基本概念

對於限流熔斷，我原來給過一個概念，簡單來說限流就是服務請求調用要排隊，只給你一個線程池總數，超過就等待，即使你瞬間的請求併發再大也需要慢慢進入。而對於熔斷則我們常說的整個服務都處於不可用狀態。

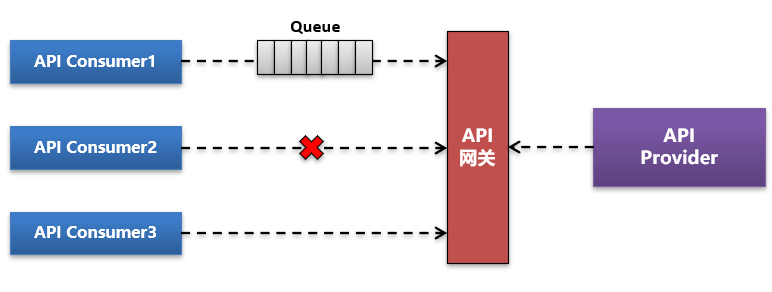

今天我們對這個概念重新進行下說明。如下圖：

一個 API 接口有多個 Consumer 消費方，對於限流更多的是針對消費方 + API 這個粒度來說的，而對於熔斷則是針對整個 API Provider 服務來說的。

一個限流策略既可以是讓消費方的服務請求進行排隊，也可以是對觸發某個規則後直接對某個特定的消費方調用進行拒絕，比如上圖僅拒絕 Consumer2 的調用，而對於其它消費方調用仍然放行。而對於熔斷策略則一定是整個服務全部進行拒絕訪問，注意這種熔斷不一定必須是服務下線或狀態變更，也可以是直接在限流熔斷攔截器上對所有入口請求進行拒絕。

| 整體實現思路說明

在講具體的實現方案的時候先講下整體的實現思路。

從前面的分析我們也看到，實際上對於限流和熔斷更多的是控制的資源單位和粒度不一樣，因爲我們希望的是構建一套算法來滿足對所有的問題場景下的需求。由於服務限流熔斷更多的是需要對服務進行攔截處理，我們也看到限流熔斷器一般都會配合 API 網關，微服務網關等使用，而不是獨立的存在。

01 - 對於資源粒度的考慮

在阿里的 Sentinel 的實現裏面有幾個重要的概念，一個是資源，一個是 Slot，一個是實現機制中的滑動時間窗口，但是初步看好像無法配置到單個消費方 + 服務這個層面。

對資源粒度，初步分析應該包括了多個層次，從最粗的資源到最細化的資源，在傳統的資源粒度考慮裏面我們往往並不會考慮到某個微服務或業務系統這個粒度，但是如果從 API 網關的限流熔斷，對 API 網關本身的性能保護來說，這個還是有必要。

比如用戶中心這個微服務，實際上提供 29 個 API 服務接口。

當用戶中心微服務模塊本身出現問題的時候，這 29 個微服務可能都會出現性能訪問緩慢，那麼需要的是對整個用戶中心接入的 API 服務全部限流和熔斷。

即我們對資源本身的顆粒度進一步細化，從最細粒度到最粗粒度可以分爲：

以上三種粒度纔是我們實際進行資源控制的時候需要考慮的內容。

爲啥考慮這個問題，搞清楚了資源管控的顆粒度，我們一個方面是要在規則配置的時候支持多種層次的配置，一個方面就是我們實際實時數據計算的時候需要進行顆粒度的考慮。

02 - 對規則的關鍵說明

要實現限流熔斷，簡單來就是三個方面的內容，一個就是資源，一個是就是規則，一個就是通過計算彙總處理過程。計算過程最終就是來判斷在某一個時間點當前的實際數據是否已經滿足了規則觸發的要求，如果滿足要求就觸發規則進行限流熔斷。

對於規則，首先要考慮維度定義，而維度本身就是 API 接口服務運行實例的彙總統計數據，那麼這些場景的維度包括了：

而這三個基礎維度本身又會進一步產生其它擴展維度，比如我們常說的最大數據量，評價數據量，運行失敗次數，運行成功率，運行最大耗時等。

而對於具體的規則，我們希望最簡單處理，即：

其次就是可以定義複合規則。複合規則也簡單處理爲規則的與或處理，即：

而對於規則本身的作用範圍，我在前面已經講到，即資源本身的不同粒度。規則可以最細化的作用到某一個特定的消費方調用的某一個特定服務，也可以是作用到某個服務所有消費方。

簡單來說就是：規則 + 資源最終通過計算後觸發限流熔斷行爲。

03 - 對計算邏輯的關鍵說明

在前面我們把規則和資源講清楚後，再來看下具體的計算邏輯思路。

對於計算邏輯，我們可以將計算過程分解爲多個獨立的計算單元，然後多個計算單元的組合最終形成了完整的計算和處理邏輯。

大家可以看下，對於 Sentinel 限流熔斷產品中的 Slot 概念正是可以理解爲我們前面談到的計算單元。Sentinel 將各個 Slot 的能力最終組合在一起完成了一次完整的限流熔斷邏輯處理。

對於計算邏輯，我們還是要回歸到具體的規則配置。

比如，我們配置完成的規則呈現方式可能如下：

從上面的描述我們看了單位時間的概念，即當我們去觸發限流熔斷行爲的時候，我們不希望是一次偶然的調用併發或異常就馬上觸發，而是希望是我們觀察的一個單位時間段，如果持續發生某種異常行爲才觸發。

這個單位時間可以是 5 分鐘，也是是 10 分鐘，乃至 1 個小時。

也就是說我們最終統計的是單位時間的最終彙總統計數據。也就是說對於服務運行實例數據我們需要進行實時採集，採集完成後在基於資源粒度進行分類彙總，形成彙總數據。

那麼如何彙總？

如果希望是統計 1 個小時，難道我們要在內存裏面一直存儲一個小時的實例數據，達到了 1 個小時的單位時間後再進行彙總處理？這個顯然是不合適的。

Hystrix 滑動窗口計算邏輯

正是這個原因，我們再給出一個最小統計時間間隔概念，比如我們可以設置爲 10 秒，我們先將 10 秒這個最小時間間隔的實例數據進行一次彙總，然後將第一次彙總後的數據放入到我們的滑動窗口數組裏面。然後再基於規則配置，提取滑動窗口中的數據來進行二次彙總處理，最終判斷配置的規則是否觸發限流熔斷操作。

| 限流熔斷整體實現邏輯

在前面的內容講解完成後，我們再來看下限流熔斷的整體實現邏輯，你可以將這篇文章邏輯看做是當前主流的限流熔斷產品的一個邏輯簡化實現。

當然一方面是簡化，一方面在資源控制顆粒度上反而是本文的方法會更加細化。對於整個限流熔斷的處理邏輯流程，我們可以簡化爲下圖：

對於該圖，實際可以看到，如果按 Slot 計算邏輯單元劃分的思路可以分爲：

我們再將上面的思路做一個簡單的描述。

比如我們當前在限流熔斷規則配置中配置了三條獨立的規則，不同的資源顆粒度。

如果是以上三條獨立的限流熔斷規則，則我們需要配置三個不同的臨時數據存儲區和三個獨立的滑動時間窗口區。

在朝 10 秒臨時數據暫存區推送臨時數據的時候可能會造成冗餘，但是在限流規則本身不帶來配置的情況下該方案反而是最優方案。畢竟在實際應用場景中，我們往往是在發現了明細的性能異常或問題的時候纔會配置限流熔斷規則。

比如，CRM 系統調用 getCustomer API 接口。

當獲取到這次實例數據的時候，我們將其推送到第一個緩存集合，如果該接口本身也是 ERP 系統提供的接口，那麼我們會同時將該數據推送一份到 ERP 系統緩存集合。

對於緩存數據集，我們每 10 秒就做一次彙總處理。並將彙總完成的結果數據形成一條記錄推送到對應的滑動時間窗口區。在推送完成後將該數據集數據全部清空或進行資源釋放。

基於滑動窗口數據的二次數據處理

對於滑動窗口中的二次數據處理，我們可以在每次數據推送完成後就計算一次滑動窗口數據，比如 5 分鐘規則，我們就獲取窗口中最近 5 分鐘的數據進行二次彙總，並判斷二次彙總後的數據是否滿足了相應的觸發條件。

如果滿足條件，就進行限流熔斷處理。

| 限流熔斷實現邏輯和 API 網關能力的解耦

最後談下限流熔斷實現和整個 API 網關能力的解耦。

簡單來說，限流熔斷本身也是一個獨立的攔截器，對服務請求進行攔截，並判斷當前限流熔斷規則是否處於生效狀態，如果處於生效狀態就觸發限流熔斷操作，比如對訪問請求進行拒絕。如果不生效狀態，那麼就放行服務請求。

那麼整個限流熔斷和 API 網關的集成關係，我們需要重新梳理如下：

當然在服務本身被熔斷後，我們還可以設置一個解除時間間隔，比如 5 分鐘或 10 分鐘，我們還需要設置一個定時任務來進行計算，當解除條件滿足後，將全局狀態緩存中的服務狀態進行刷新，以對服務限流進行解除。

以上即是服務限流熔斷邏輯實現的以下關鍵思考，供參考。
